在多數從事開關電源研發工作的初學者來說，有時候不免犯點小錯誤，而開關電源電路如果出現一點小問題都會引起連鎖反應，這樣大大降低工作效率，并且也會影響開光電源研發周期，下面是一些針對開關電源常見知識，希望對初學者有點幫助
　　
　　1、安規認證要求：變壓器圖紙、PCB、原理圖的變壓器飛線位號需要相同，這個常識往往在提交認證的時候經常性犯錯
　　
　　2、UL62368、CCC認證認證要求：在認證中斷開一組電阻再測試X電容的殘留電壓，所以X電容的泄放電阻需放兩組，一般出現這樣的錯誤只能重新改PCB Layout

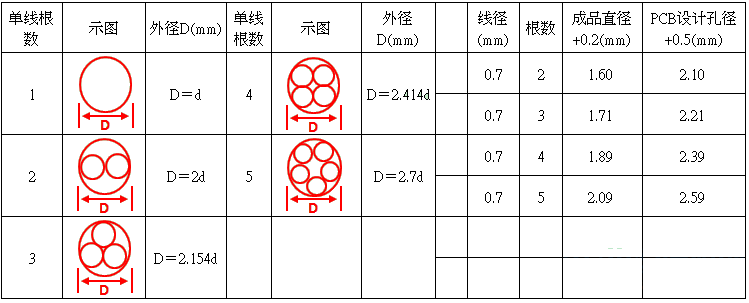

　　3、為了避免組裝困難以及過爐空焊等問題，變壓器在飛線時PCB孔徑要預留最大飛線直徑，也可預留一大一小PCB孔，安規認證中，低壓大電流、高壓低電流飛線直徑是不一樣的，下圖為參考

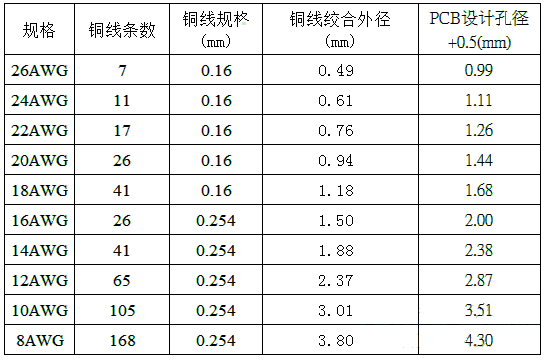

　　4、在上面講到，PCB孔徑一般都要預留最大孔徑，不管在DC線材還是在其他線材，一般高電壓低電流與低電壓高電流線材不一樣，預留最大孔徑不會在組裝時遇到困難，下圖為示意圖

　　5、因?yàn)樵诙鄠€(gè)OCP限流電阻并聯的時候阻值越小的那顆電阻承受的功率越大，所以在設計的時候要把阻值設計一樣
